配電盤の塗装は、筐体の外装であれば通電したまま施工でき、停電が必要になるのは扉の内側など電気的な配慮が要る範囲に限られます。この記事では、工場・プラントの設備保全担当の方に向けて、配電盤の塗装で停電が要る範囲と要らない範囲の切り分け方、停電時間を最小限にする段取り、施工中の安全管理を整理します。
配電盤の錆や塗膜の劣化に気づいていても、「長時間は止められない」「休日だけで終わるのか分からない」という理由で、メンテナンスが先送りになっているケースは少なくありません。先に範囲を切り分けておけば、止める時間は計画で小さくできます。
配電盤の塗装が必要になる理由と放置のリスク
配電盤の塗装の目的は、見た目を整えることではなく、金属製の筐体を錆と腐食から守ることにあります。塗膜が傷んだまま使い続けると、次のような不具合につながります。

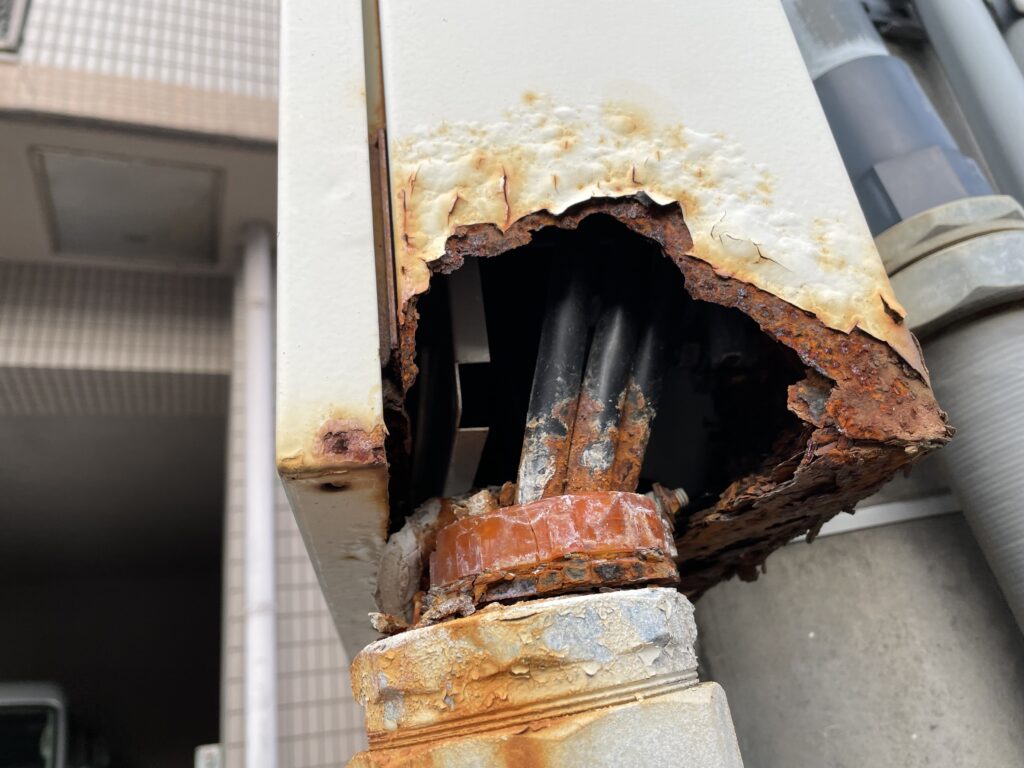

- 錆の拡大と筐体の腐食……塗膜の剥がれた部分から錆が広がり、進行すると筐体に穴が開きます。屋外や半屋外に置かれた盤ほど進みが早くなります。
- 内部への水分・粉じんの侵入……錆穴やパッキンまわりの劣化から雨水や湿気が入り、絶縁不良や漏電の原因になります。
- 扉・通気口の機能低下……ヒンジや扉下端の錆で開閉が重くなり、点検や緊急時の対応が遅れます。
- 補修範囲の拡大……表面の軽い錆のうちなら塗装で止められますが、穴が開いてからは板金補修や盤の更新が必要になり、工事の規模が大きくなります。
とくに天板・扉の下端・ベースまわりは水が溜まりやすく、錆が最初に出やすい部位です。点検の際はこの3か所から確認してください。
配電盤の塗装で停電が要る範囲・要らない範囲
配電盤の塗装で最初に決めるべきことは、どこまでを通電中に塗り、どこを停電中に塗るかの線引きです。この線引きができると、必要な停電時間が見えてきます。
| 範囲 | 停電の要否 | 施工の考え方 |
|---|---|---|
| 筐体の外面（天板・側面・扉の外側） | 原則不要 | 通電中でも養生と安全対策を取れば施工できる。塗装の大部分はここ |
| 基礎・ベース・周辺の架台 | 原則不要 | 盤本体から離れた部位として、稼働中に進められる |
| 扉の内側・電気的な配慮が要る箇所 | 必要 | 計画した停電時間の中で、電気主任技術者の立会いのもとで行う |
| 内部の充電部（活線部） | 塗装しない | 塗膜が絶縁に影響するおそれがあるため、塗装の対象にしない。清掃は停電状態で行う |
つまり、停電が必要になるのは作業の一部に限られます。そのため、外装を稼働中に先行して仕上げ、停電の枠は扉内側などに絞る、という組み方ができます。
配電盤の塗装で停電時間を最小限にする段取り
配電盤の塗装で停電時間を縮める方法は、特別な技術よりも事前準備と工程の組み方にあります。当社では次の順で計画を立てています。
事前に確認しておくこと
- 設置環境（屋内か屋外か、湿気や結露の多い場所か）
- 停電できる時間帯と長さ（生産計画・年次点検の停電との兼ね合い）
- 屋外の場合は施工日の天候
- 周辺設備への影響範囲と、作業スペース・搬入経路
- 関係部署への事前の周知
工程の組み方
- 外装は稼働中に先行する……ケレン（素地調整）と下塗り以降を、通電中に進められる範囲で先に仕上げます。
- 停電の枠は年次点検などに合わせる……もともと停電する日に、扉内側などの作業を重ねると、塗装のための停電を新たに取らずに済む場合があります。
- 夜間・休日に分割する……稼働を止めたくない設備は、夜間や休日に工程を分けて施工します（条件によりますので、ご相談ください）。
また、停電を伴う作業の範囲や時間は、施設の電気主任技術者と事前に打ち合わせて決めます。電気主任技術者は、自家用電気工作物の工事・維持・運用の保安を監督する立場にあります（参考：経済産業省 中国四国産業保安監督部「電気主任技術者について」）。
配電盤の塗装中の安全管理
配電盤の塗装では、稼働中の設備のすぐそばで作業するため、安全管理が品質と同じくらい重要です。
- 養生とマスキング……通気口・計器・スイッチ類・銘板や警告表示は養生して塗料がかからないようにします。法令や規格で求められる表示を塗りつぶしません。
- 充電部に近づかない……通電中の作業は外装に限り、扉の内側には入りません。電気的な配慮が要る箇所は、必ず停電状態で施工します。
- 臭気・飛散への配慮……屋内の盤はシートで区画し、換気を確保して作業します。
配電盤の塗装を株式会社ユーコーに依頼する場合
株式会社ユーコーは、工場・プラントの設備・機械の塗装を専門としています。配電盤・キュービクル・制御盤など、動かせない設備は現地での出張塗装で対応しており、北海道から沖縄まで実績があります。稼働中・夜間・休日の施工も、条件を伺ったうえでご相談に応じています。
遠方の現場で頼むときの費用の決まり方と進め方は全国対応の出張塗装｜遠方の設備を頼むときの費用の決まり方と進め方で解説しています。
対応内容と工程の流れは、設備・機械塗装のサービスページにまとめています。
設置したまま現地で塗る出張塗装の進め方と、持ち込み塗装との違いは出張塗装とは？持ち込み塗装との違いと、向く設備・依頼の流れで解説しています。
関連する施工事例
- 制御盤の補修塗装事例｜ケレン・3層塗り・総膜厚75μm……下水道設備の雨水排水ポンプ制御盤2基を、ケレン後に3層塗りで補修した事例です（実働4日）。
その他の事例は施工事例一覧をご覧ください。
配電盤の塗装でよくあるご質問
本当に停電せずに塗装できますか
筐体の外面・基礎・架台など外装の範囲は、通電中でも施工できます。扉の内側など電気的な配慮が要る箇所だけは、停電した状態で行います。
配電盤の内部も塗装してもらえますか
内部の充電部（活線部）は、塗膜が絶縁に影響するおそれがあるため塗装しません。内部の清掃が必要な場合は、停電状態で、電気主任技術者の立会いのもとで行います。
銘板や警告表示はどうなりますか
養生とマスキングで保護し、塗りつぶしません。塗装の目的はあくまで筐体の保護です。
まとめ
配電盤の塗装で止める時間を小さくする鍵は、停電が要る範囲と要らない範囲を先に切り分けることです。外装を稼働中に先行して仕上げ、停電の枠は扉内側などの作業に絞れば、設備を長く止めずにメンテナンスできます。錆が軽いうちに手を入れるほど、工事の規模も小さく済みます。
