工場に新設された急速ろ過装置2基で、ろ過装置の塗装を行った事例です。常に水に触れる設備のため、防錆と耐水を考えてエポキシ樹脂系の下塗りとウレタン樹脂系の上塗りを組み合わせ、タンク・配管・部品を3日で塗装しました。
施工案件情報
| 施工対象 | 新設の急速ろ過装置（タンク・配管・部品） |
|---|---|
| 工事区分 | 設備・機械塗装（新設時の塗装） |
| 数量 | ろ過機2基 |
| 工期 | 3日 |
ろ過装置の塗装の工事内容
急速ろ過装置は、水をろ過するための設備で、タンクや配管が常に水に触れます。塗膜が傷むと錆や腐食が進みやすく、設備の寿命が短くなるだけでなく、ろ過する水の質に影響するおそれもあります。そのため、新設の段階で、防錆と耐水を考えた塗装をしておくことが大切です。
下塗りには、関西ペイントのエポキシ樹脂系塗料「エポマリンJW」を使いました。上塗りには同じく関西ペイントのウレタン樹脂系塗料を使い、グリーンで仕上げています。エポキシ樹脂系の塗料は密着性と防食性が高く、水に触れる設備の下塗りに使われます。ウレタン樹脂系の塗料は耐候性があり、色とツヤを保ちやすい仕上げの塗料です。
スチール製のタンクや配管、弁類は形が複雑で、角や溶接部、奥まった部分は塗膜が薄くなりやすい部分です。こうした部分は刷毛・ローラー・スプレーガンを使い分け、膜厚が不足しないように塗り進めました。制御ボックスや流量計など、塗料が付いてはいけない部品は先に養生しています。
ろ過装置の塗装の工程ごとの施工写真
ろ過装置の本体：塗装前と仕上がり
塗装前の本体
グリーンに仕上げた本体
塗装前の本体（左）と、グリーンで仕上げた本体（右）です。配管や弁類の細かい部分まで塗装しています。

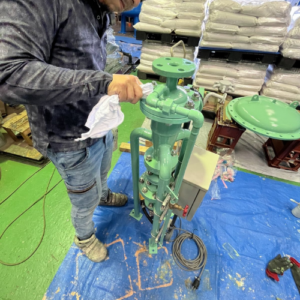

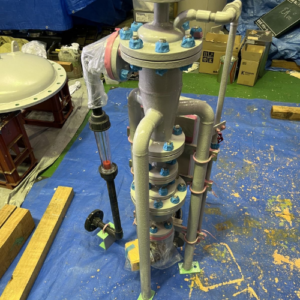

塗装の前の養生

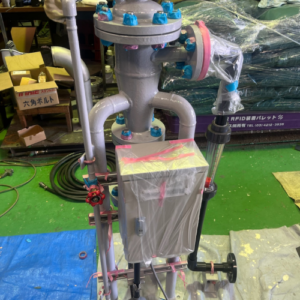

制御ボックスの養生
ボルトと配管の養生
制御ボックスや流量計はシートで覆い（左）、ボルトや配管の先も養生してから塗装します（右）。
タンク：塗装前と塗装後

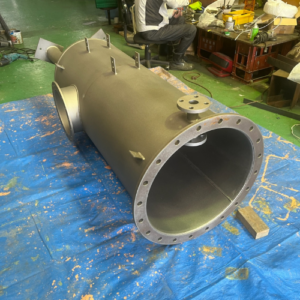

塗装前のタンク

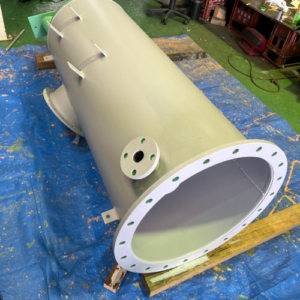

グレーで塗装したタンク
塗装前のタンク（左）と、内面と外面をグレーで塗装したタンク（右）です。外面には、このあとグリーンの上塗りを重ねます。

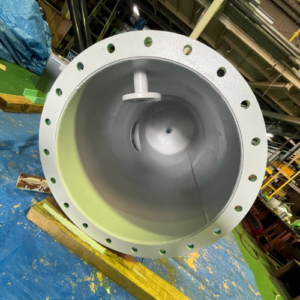

タンクの内面

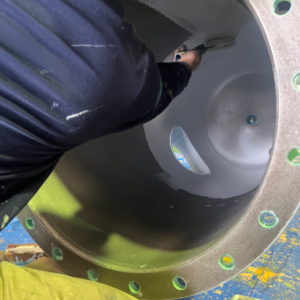

内面の塗装
塗り終えた内面
水に触れるタンクの内面も、奥まで塗り残しのないように塗装しました。

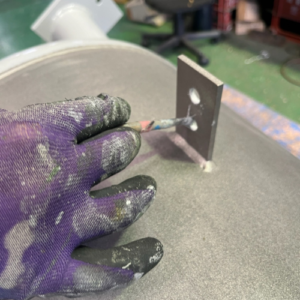

金具まわりは刷毛で

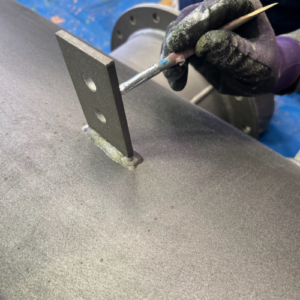

金具まわりの刷毛塗り

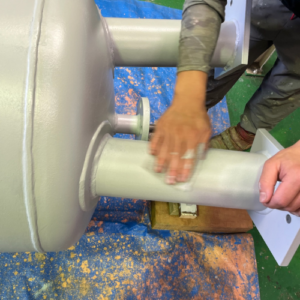

溶接部の刷毛塗り
溶接で取り付けた金具のまわりや角は、塗膜が薄くなりやすい部分です。先に刷毛で塗っておき、膜厚が不足しないようにしました。

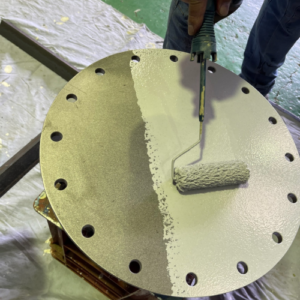

ふたのローラー塗り
広い面はローラーで塗っています。円形のふたも、ボルト穴のまわりまで塗り進めました。
ろ過装置の塗装で押さえたポイント
一つ目は、水に触れる設備に合わせた塗料選びです。下塗りにエポキシ樹脂系の「エポマリンJW」、上塗りにウレタン樹脂系の塗料を使いました。
二つ目は、複雑な形の部分の塗り方です。配管や弁類、金具まわりは刷毛・ローラー・スプレーガンを使い分け、膜厚が不足しないようにしました。
三つ目は、部品の養生です。制御ボックスや流量計、ボルトや配管の先を養生し、塗料が付かないようにしました。
四つ目は、仕上がりの確認です。塗装を終えたあと、塗膜の密着、厚み、むらがないかを確かめました。
ろ過装置の塗装の工事概要
| 施工対象 | 新設の急速ろ過装置 |
|---|---|
| 数量 | ろ過機2基 |
| 素地 | スチール（タンク・配管・部品） |
| 工程 | 養生 → 細部の刷毛塗り → 下塗り → 上塗り（グリーン） |
| 下塗り | 関西ペイント エポマリンJW（エポキシ樹脂系） |
| 上塗り | 関西ペイント ウレタン樹脂系塗料 |
| 工期 | 3日 |
